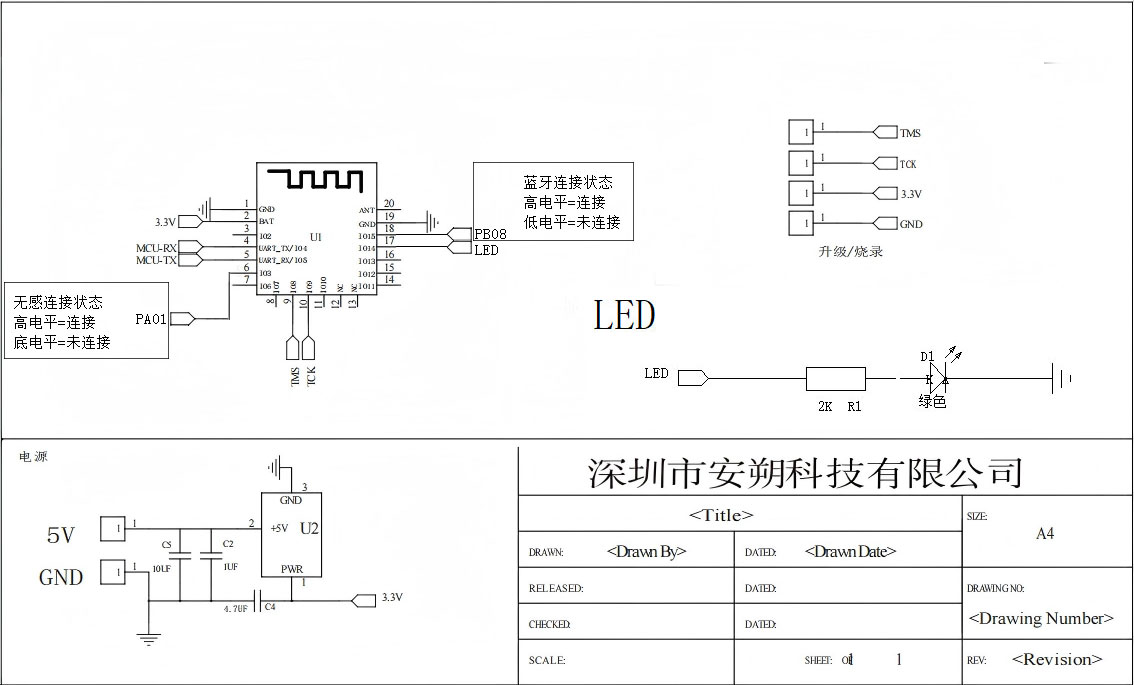

ANS-BT101S

备注：

1.PIN6为蓝牙无感连接状态的输出脚，一般接MCU的IO口，MCU根据电平判断蓝牙是否连接，蓝牙未连接时为低电平，连接则为高电平，根据此PIN脚状态可以打开/关闭信号值打印功能，无需此功能时空置即可。

2.PIN17为工作状态的输出脚，一般接LED指示灯，蓝牙工作且未连接时LED闪烁、连接则常亮。

3.PIN18为蓝牙BLE连接状态的输出脚，一般接MCU的IO口，MCU根据电平判断蓝牙BLE是否连接，蓝牙BLE未连接时为低电平，连接则为高电平，无需此功能时空置即可。

4.GPIO配置：未使用的PIN脚空置即可。

5.PCB设计要求：模组天线位置净空(不要铺铜和走线)、附近避免放置铜或金属材料，防止信号屏蔽。
