ANS-BT101L

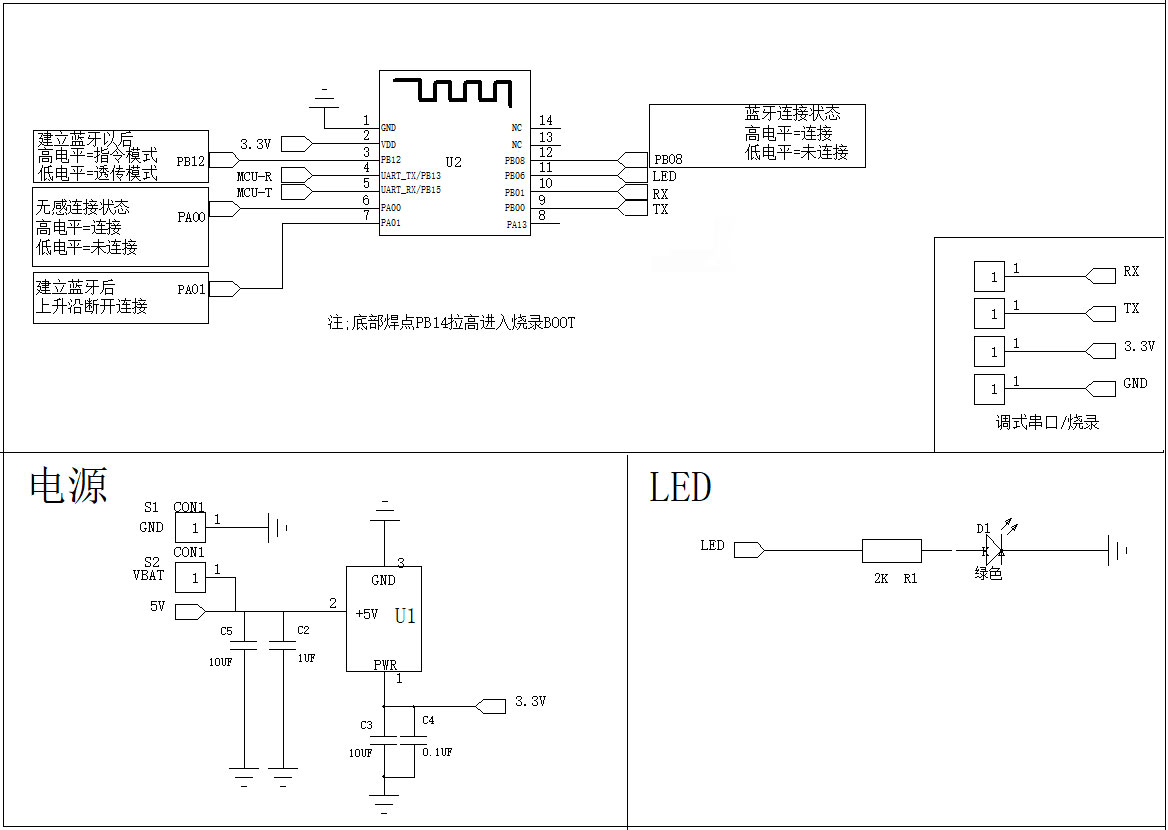

备注：

1.PIN3为UART透传/指令传输模式切换功能的输入脚(如只需透传功能，标准程序下此引脚空置即可)，需指令打开此IO功能(默认不打开，参考AT+GPIOCFG{=paraml{param2})指令)，建立蓝牙连接后，高定平是指令模式，低电平是透传模式。

2.PIN7为蓝牙连接断开功能的输入脚(如无需透传模式断开功能，标准程序下此引脚空置即可)，需指令打开此IO功能(默认不打开，参考AT+GPIOCFG{=paraml{param2}}指令)，建立蓝牙连接后，上升沿断开连接。

3.PIN6为蓝牙无感连接状态的输出脚，一般接MCU的IO口，MCU根据电平判断蓝牙是否连接，蓝牙未连接时为低电平，连接则为高电平，根据此PIN脚状态可以打开/关闭信号值打印功能，无需此功能时空置即可。

4.PIN11为工作状态的输出脚，一般接LED指示灯，蓝牙工作且未连接时LED闪烁、连接则常亮。

5.PIN12为蓝牙BLE连接状态的输出脚，一般接MCU的IO口，MCU根据电平判断蓝牙BLE是否连接，蓝牙BLE未连接时为低电平，连接则为高电平，无需此功能时空置即可。

6.GPIO配置：未使用的PIN脚空置即可。

7.PCB设计要求：模组天线位置净空(不要铺铜和走线)、附近避免放置铜或金属材料，防止信号屏蔽。
