USB转串口蓝牙模块开发板测试板ANS-DB001M

1. 概述

ANS-DB001M是一款USB转TTL串口开发板，它支持ANS-BT10XM(BT101M/BT102M/BT103M)、ANS-BT20XM(BT201M/BT202M/BT203M)等开发调试，用户可以通过串口调试器使用AT命令读取或写入模块的配置，相关指令请参阅编程指南，模块连接后可以测试数据透明传输。

本数据手册将以ANS-BT102M为例介绍ANS-DB001M的使用方法。

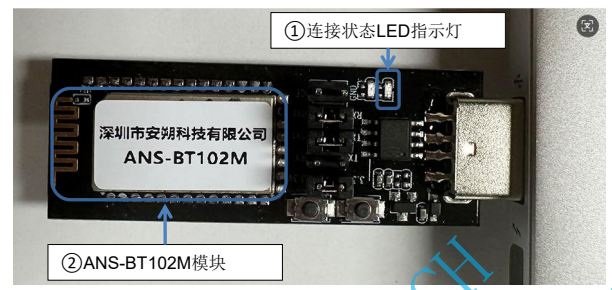

说明：

①连接状态LED指示灯：

a、蓝牙模块未连接状态下，LED指示灯慢闪

b、蓝牙模块连接状态下，LED指示灯常亮

②ANS-BT102M模块

a、可根据不同客户选择不同模块，比如ANS-BT202XM等

2. 测试环境安装

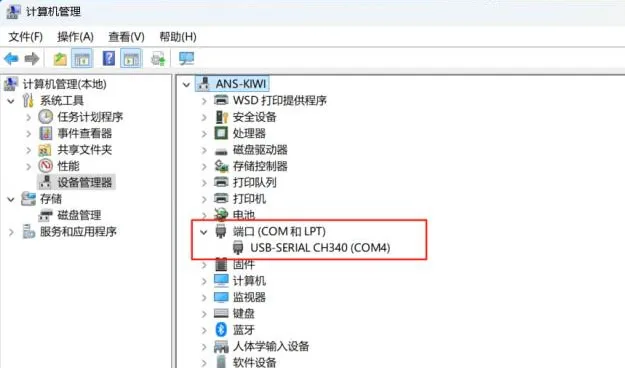

2.1、电脑端安装串口驱动程序(一般windows自带此驱动：CH341SER->SETUP，手动安装咨询工程师)

2.2、手机端工具

蓝牙测试小程序：Datios蓝牙助手

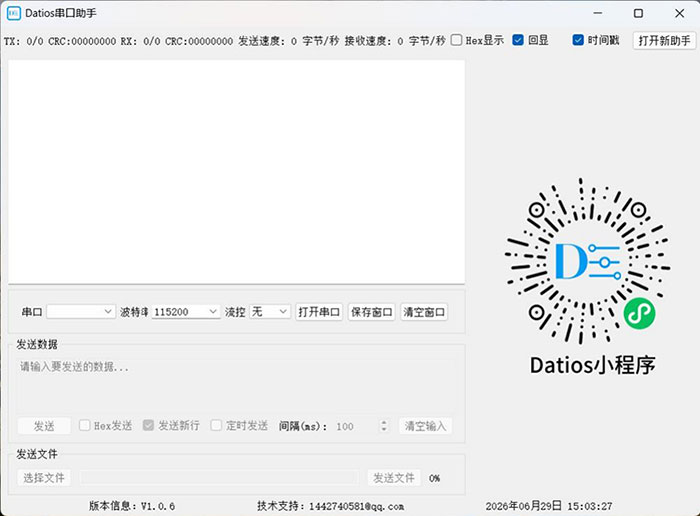

2.3、电脑端工具：Datios串口助手

下载链接：https://www.ansiotech.com/upload/file/202606/Datios-tools.zip

3. 使用步骤

3.1、将ANS-DB001M开发板插到电脑USB口，LED指示灯慢闪、ANS-BT102M处于可搜索状态。

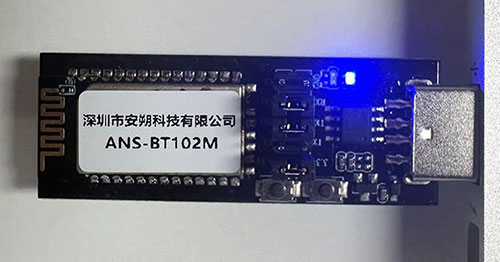

3.2、模组与手机成功连接，ANS-DB001的LED指示灯常亮状态

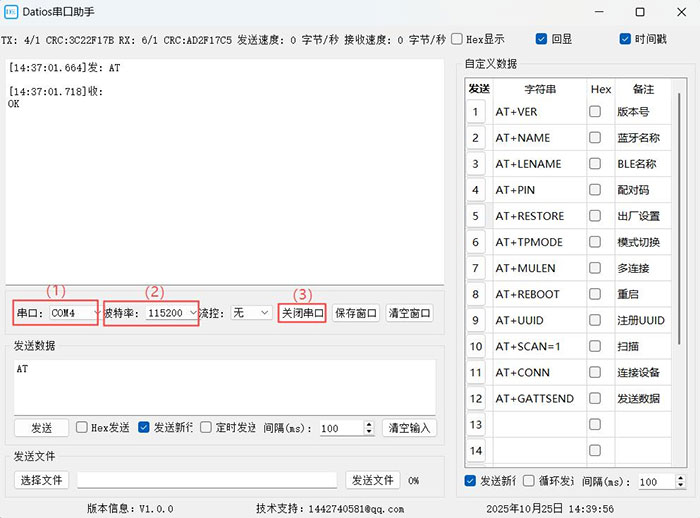

3.3、电脑端打开：Datios串口助手

说明：

(1)选择安装驱动的串口号,如(COMX USB-SERIAL CH340)

(2)选择正确波特率(默认115200)

(3)打开串口

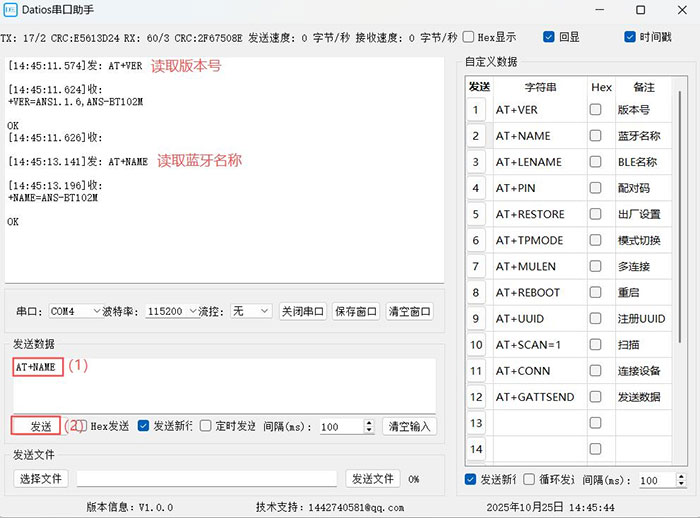

3.4、模组参数修改/读取

(1)指令模式下，输入指令，读取/修改模组参数,具体指令请参考安朔科技编程指南。

备注：默认程序蓝牙模组未连接时为指令模式(LED灯闪状态)，连接后为透传模式(LED灯常亮)

(2)点击发送

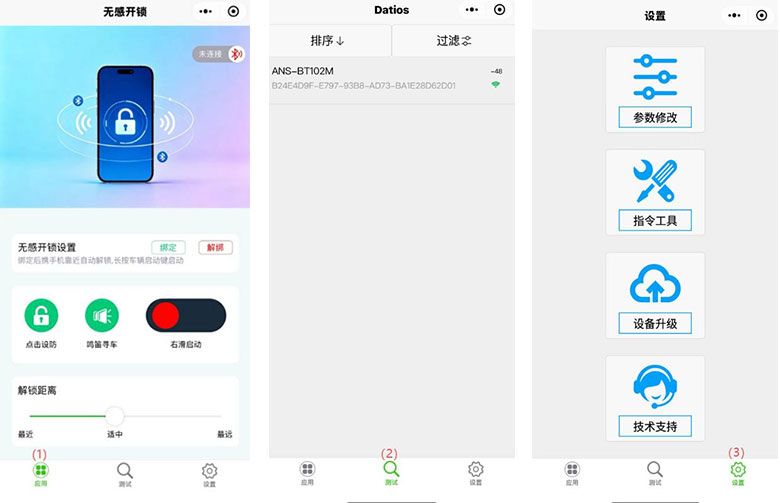

3.5、Datios小程序介绍

(1)应用：无感开锁设置

(2)测试：蓝牙模块进行通信测试

(3)设置：

a、参数修改：修改蓝牙模组参数

b、指令工具：小程序读取/修改参数

c、设备升级：ANS-BT101系列空中升级

d、技术支持：版本信息与问题反馈

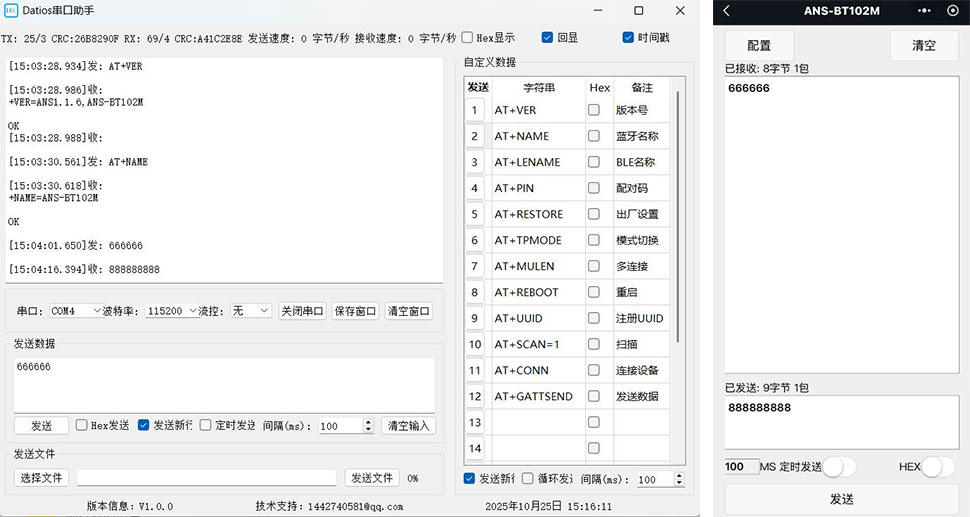

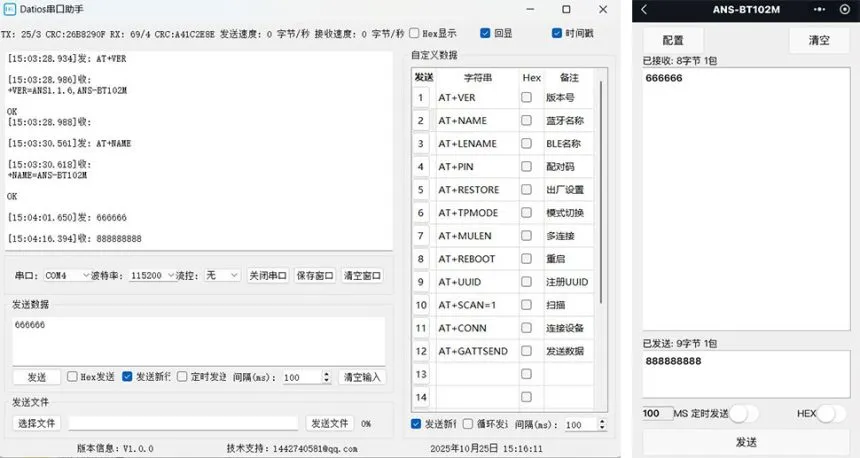

3.6、数据透传测试：

(1)Datios小程序测试页面点击蓝牙名称：ANS-BT102M

(2)串口助手发送666666，小程序收到666666

(3)小程序发送888888888，串口助手收到88888888
